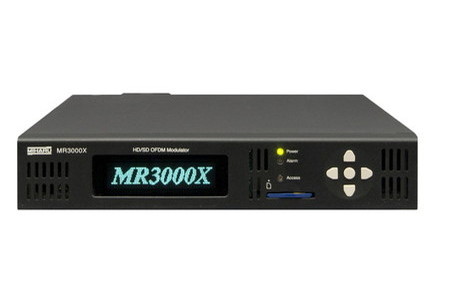

ミハル通信 MR3000X

品名 デジタル変調器
メーカー ミハル通信
型番 MR3000X
仕様1 入力 : HD/SD-SDI、HDMI、D1/D3、コンポジット
仕様2 自主放送用デジタル変調器
レンタル料金(1日) \25,000 【料率A】
詳細

◆TOT入力
入力信号内容:地上デジタルテレビジョン放送信号
受信チャンネル:CH.13~62(470~770MHz)の任意の1チャンネル
入力レベル:34~89dBμV(-75~-20dBm)
コネクタ:75Ω/F型(1端子)◆TS入力
入力信号内容:MPEG2トランスポートストリーム
入力インターフェース:DVB-ASI
入力最大伝送速度:29.9582Mbps(188バイト構成時)/32.5079Mbps(204バイト構成時)
入力最小伝送速度:1Mbps
コネクタ:75Ω/BNC型(1端子)◆HD/SD SDI入力(SDI IN)
入力信号内容:HD SDI(SMPTE292準拠)/SD SDI(SMPTE259M準拠)
コネクタ:75Ω/BNC型(1端子)

◆HDMI入力(HDMI IN)
入力信号内容:TMDS映像信号(HDMI1.1準拠)
HDCP:非対応
コネクタ:HDMI端子(タイプA)/1端子

◆コンポーネント映像入力(D1/D3 VIDEO IN)
入力信号内容:D1、またはD3のコンポーネント映像信号
入力レベル:Y:+700mV/Pb:±350mV/Pr:±350mV
同期信号:±300mV(D3、Yに重畳)/-300mV(D1、Yに重畳
コネクタ:75Ω/D型(1端子)

◆コンポジット映像入力(VIDEO IN)
入力信号内容:NTSCコンポジット映像信号
入力レベル:1Vp-p
コネクタ:75Ω/BNC型(1端子)

◆SDIエンべデッド入力(SDI IN)
入力信号内容:HD SDI、またはSD SDIに重畳されたAES音声2ch
(SMPTE272M準拠)
サンプリング周波数:映像に同期した48kHz

◆HDMIエンべデッド入力(HDMI IN)
入力信号内容:TMDS映像信号に重畳されたL-PCM音声2ch
(HDMI1.1準拠)
サンプリング周波数:映像に同期した48kHz

◆不平衡音声入力(L(M)、R(S))
入力信号内容:モノラル、ステレオ、またはデュアル(二ヶ国語)音声信号
最大入力レベル:2.0Vrms
コネクタ:RCAピン(10kΩ:不平衡) L(主)、R(副)各1端子

◆HD映像 符号化
符号化方式:MPEG2 MP@HL、またはMPEG2 MP@H14L
符号化レート:10~20Mbps
画素数:1920(H)×1080(V)@59.94iまたは1440(H)×1080(V)@59.94i

◆SD映像 符号化
符号化方式:MPEG2 MP@ML
符号化レート:2~8Mbps
画素数:720(H)×480(V)@59.94i

◆RF出力(RF OUT)
出力信号内容:ARIB STD-B31に規定されるISDB-T方式によりOFDM
変調を行ったRF信号
出力チャンネル:CH.1~62(90~770MHz)の任意の1チャンネル
出力レベル:95~110dBμV
コネクタ:75Ω/F型(1端子)

外形寸法 W 213×H 40×D 350 mm
電源 / 消費電力 AC100V / 35W
重量 3kg
