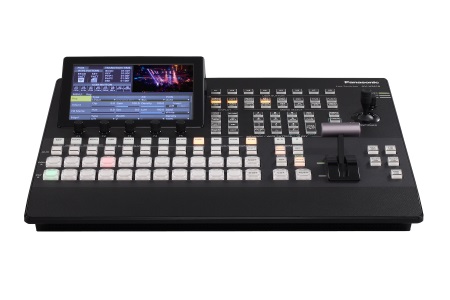

Panasonic AV-HS410N

品名 ライブスイッチャー
メーカー Panasonic
型番 AV-HS410N
仕様1 入力 : SDI×8、DVI-D×1 出力 : SDI×6、DVI-D×1
仕様2 7 型カラーLCD 搭載
レンタル料金(1日) \80,000 【料率A】
詳細 信号フォーマット
SD:480/59.94i、576/50i
HD:1080/59.94i、1080/50i、720/59.94p、720/50p、 1080/24PsF(※)、1080/23.98PsF(※)
※AV-HS04M1、AV-HS04M2、AV-HS04M3、AVHS04M4、 AV-HS04M5、AV-HS04M6、AV-HS04M7のオプションボードは対応していません。
信号処理
Y:PB:PR…4:2:2 10bit(ただしビデオメモリーは8bit)
RGB…4:4:4 8bit
ME数
1ME
SDI入力
HD SDI:HDシリアルデジタル(SMPTE292M)
SD SDI:SDシリアルデジタル(SMPTE259M)
 標準 8系統:IN1〜IN8
 ・HD(SMPTE292M(BTA S-004B)準拠)
0.8V[p-p]±10%(75Ω)
自動イコライザー…100m以上(1.5Gbps/5C-FBケーブル使用時)
・SD(SMPTE259M 準拠)
0.8V[p-p]±10%(75Ω)
自動イコライザー…200m(5C-2Vケーブル使用時)
SDI出力
HD SDI:HDシリアルデジタル(SMPTE292M)
SD SDI:SDシリアルデジタル(SMPTE259M)
 標準 5系統:OUT1×2、OUT2〜OUT5×1
・HD(SMPTE292M(BTA S-004B)準拠)
出力レベル…0.8V[p-p]±10%
立上がり時間…HD:270ps未満
立下がり時間…HD:270ps未満
立上がり/立下がり時間差…HD:100ps以下
アライメントジッター…HD:0.2UI(130ps)以下
タイミングジッター…HD:1.0UI以下
アイ開口率…90%以上
DCオフセット…0±0.5V
・SD(SMPTE259M準拠)
出力レベル…0.8V[p-p]±10%
立上がり時間…1.5ns以下立下がり時間…1.5ns以下
立上がり/立下がり時間差…0.5ns以下
ジッター…0.2UI以下
DVI-D入出力
デジタル RGB:XGA(1024×768)、WXGA(1280×768)、SXGA(1280×1024)、 WSXGA+(1680×1050)、UXGA(1600×1200)、 WUXGA(1920×1200)
垂直周波数:60Hz
映像フォーマット入力:
デジタル RGB…1080/50p、1080/59.94p
垂直周波数…システムフォーマットと同じ
映像フォーマット出力:
デジタル RGB…1080/50p、1080/59.94p、1080/50i、1080/59.94i、720/50P、720/59.94p
※アナログ信号の入出力はサポートしていません。
※出力はハイレゾリューションマルチビューモード対応:システムモードが SDのときでも高解像度で出力します。
 (ハイレゾリューションマルチビューモードを有効にしたときは、 DVI-D出力にMVが選択され、SDI OUTではMVを選択することはできません。)
※HDCPには対応していません。
標準入出力:各1系統(DVI-D IN、DVI-D OUT)
※DVI-Iコネクターケーブルは使用できません。
※DVI-Dコネクターケーブルは、5mまでの長さを使用してください。
リファレンス入出力
GENLOCKモード:ブラックバーストまたは TRI入力信号(ループスルー付)
内部同期モード:ブラックバースト出力信号×2
・システムフォーマットと同じフィールド周波数に対応
・1080/24PsFフォーマット時は、ENLOCKモードのみに対応
・1080/23.98PsFフォーマット時は、10F-ID付きブラックバースト(SMPTE318M準拠)またはTRI信号に対応。
外形寸法 W 440×H 158×D 361 mm
電源 / 消費電力 AC100-240V / 88W
重量 6.2kg
